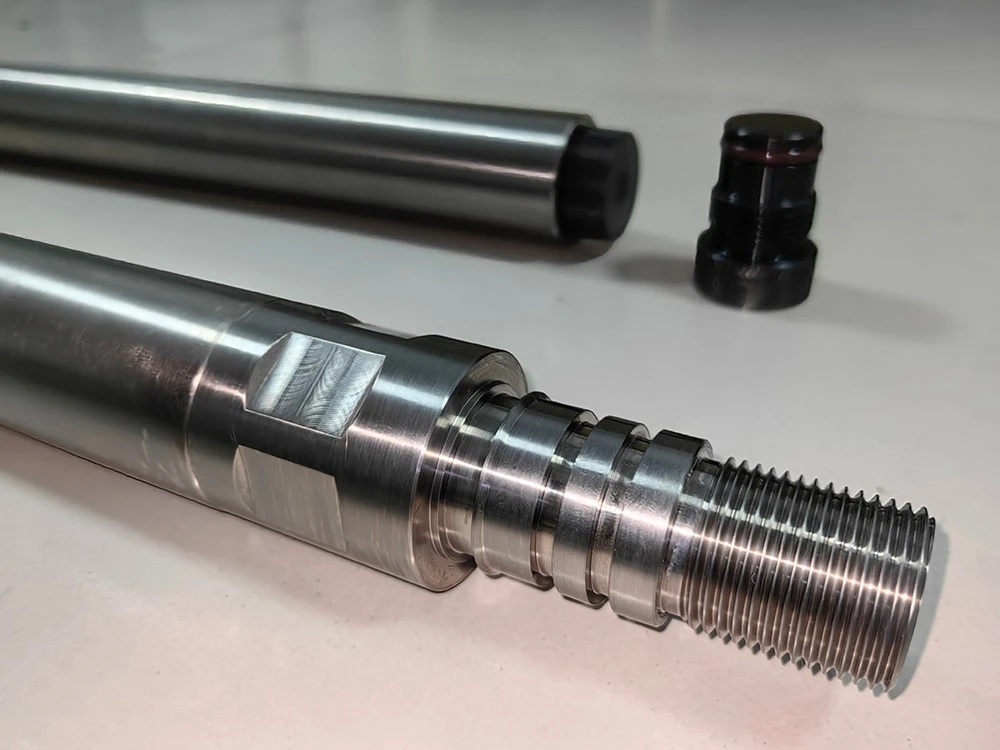

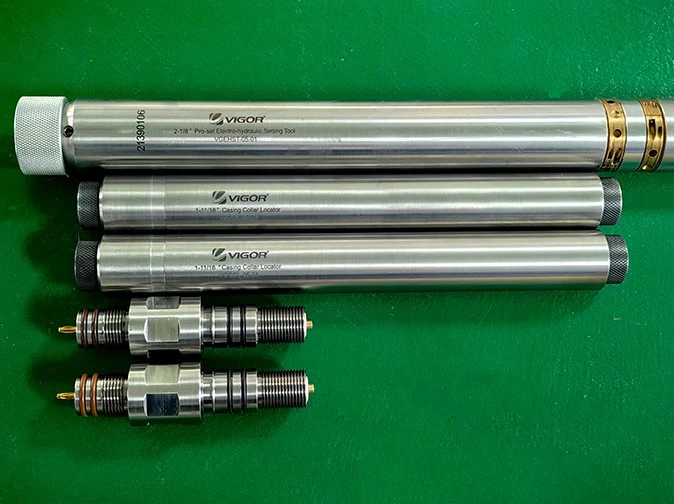

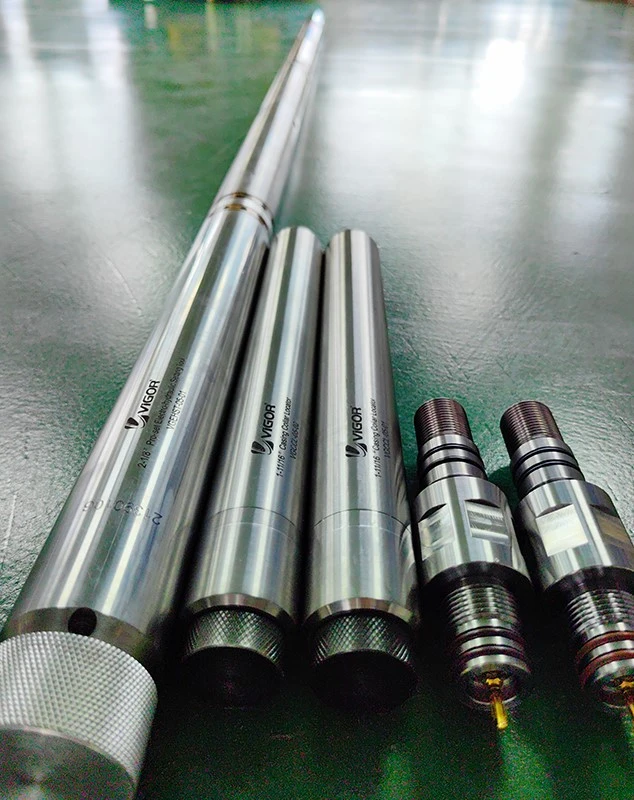

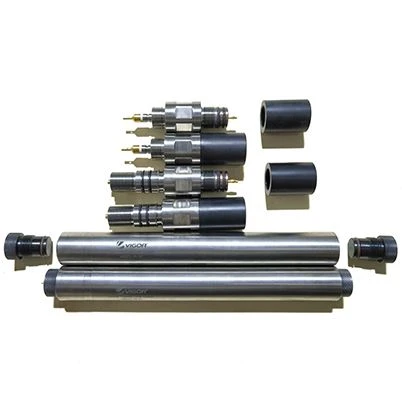

Ház nyakörv kereső (CCL)
A Casing-Collar Locator (CCL) kulcsfontosságú a mélységszabályozáshoz a tokos-lyuk naplózásban, elengedhetetlen a mélység korrelációjához a tokos furatú és a nyitott lyukú rönkök között.
Egy tekercs-mágneses elrendezést alkalmaz egy mélyedéses erősítővel, amely mágneses mező torzításain keresztül érzékeli a burkolat gallér-megnagyobbodását.
Ez feszültségcsúcsot hoz létre, amelyet gallér "rúgásként" neveznek, és amelyet a felszínen rögzítenek. A CCL-ek vezetékes vagy slickline módban működnek, a valós idejű slickline eszközökkel a tüskéket feszültségváltozásokká alakítják az azonnali felületészlelés érdekében.
A tekercscsöves alkalmazások a folyadékon keresztül továbbított nyomáscsúcsokat használnak a súlykorlátozások miatti észleléshez. Az eltért kutakban lévő traktorok mélységszabályozást is biztosíthatnak azáltal, hogy működés közben CCL-t állítanak elő.
Leírás
A szonda egy tekercsből és négy mágnesből áll, a mágnesek két csoportra vannak osztva, és a tekercs felső, illetve alsó végére vannak felszerelve, így a tekercs állandó mágneses térben van, amikor a műszer áthalad. a közös karika, a mágneses erővonalak átrendeződnek, a tekercs ilyenkor változó mágneses térben van, így váltakozó áramú jel indukálódik benne, az elektromos jelet felerősítik és frekvenciává alakítják, ezt a frekvenciát számolja a egylapkás mikroszámítógép a műszeren, és a telemetriai rövid szakasz címzésekor a telemetriai rövid szakaszra kerül, majd a kábelen keresztül a telemetriai rövid szakasz kódja a földre küldi. Ezzel befejeződik a burkolat érvéghüvelyének mérése.
Alkalmazások
- Mélységszabályozás a házban vagy a csőben
- A burkolat vagy a cső sérülésének helye
- A perforáció mélységének vagy intervallumának megerősítése
- Szerezze be a formáció szerkezetére vonatkozó információkat.
- Mérje meg a burkolat gallérjának helyzetét és kalibrálja a mélységet.
- Mérje meg a kút hőmérsékletét és határozza meg az olajkimenet helyzetét.
Paraméterek
|
O.D. |
43 mm (1 11/16") |
|
Max. Hőmérséklet minősítés |
175 fok (347 fok F) |
|
Max. Nyomásértékelés |
100 MPa (14500 Psi) |
|
Kombinált hossz |
410 mm (16,14") |
|
A szerszám teljes hossza |
505 mm (17,99 hüvelyk) |
|
Súly |
2,8 kg (6,2 Ibs) |
|
ÜzemeltetésiVOltage |
18VDC |
|
Üzemeltetési Csürgős |
20±3mA |
|
Busz protokoll típusa |
WSTbusz |
|
Jel-zaj arány |
>5 |
|
Naplózási sebesség |
>400m/h |
|
Kapcsolatok |
WSDJ-GoA-1A |
Termékek Szállítás
Üzemünk és felszerelésünk
A Vigor által biztosított Casing Collar Locator (CCL) a gyártás után szigorú minőségellenőrzésen esik át, hogy megbizonyosodjon arról, hogy megfelel az ügyfelek igényeinek. Az ellenőrzést követően a termékeket gondosan több rétegbe csomagolják, hogy garantálják a biztonságos szállítást, biztosítva, hogy biztonságosan megérkezzenek a célállomásra. A Vigor csúcsminőségű fúrási és befejező fakitermelési termékeiért forduljon hozzánk még ma professzionális műszaki támogatásért és kiváló termékekért.
